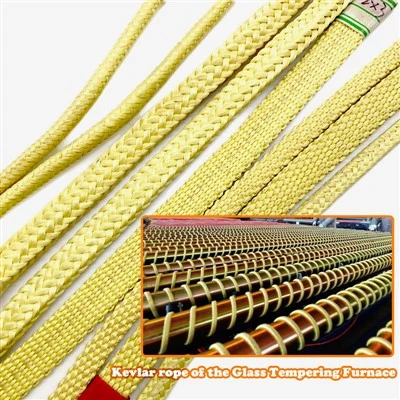

Každý válec ve sklářské peci je obalený lanem a toto lano odvede více práce, než si většina operátorů uvědomuje. Přenáší horké skleněné tabule topnými a chladicími sekcemi, udržuje pohyb skla přímo přes dopravník a absorbuje otěr hran skla, který se nikdy nezastaví. Vyberte špatné lano - špatné vlákno, špatný průměr, špatná konstrukce - a prvním příznakem potíží je obvykle závada na skle nebo neplánované zastavení linky.
Tato příručka vás provede čtyřmi rozhodnutími, která určují, zda válečkové lano vydrží měsíce nebo selže v týdnech, napsané pro inženýry závodu, manažery údržby a nákupčí, kteří specifikují náhradní lano pro temperovací linky.
Krok 1. Přizpůsobte třídu vlákna zóně pece
Teplota pece není podél dopravníku rovnoměrná. Vstupní a ohřívací sekce jsou nejžhavější, zhášecí sekce vrhá na lano rychlé tepelné výkyvy a žíhací a manipulační zóny se postupně ochlazují. Žádné jediné vlákno není správnou odpovědí pro všechny pozice.
Praktický rozsah temperovací linky pokrývají dvě třídy aramidu:
Para-aramid (typ Kevlar® / Twaron®)- hodnoceno pro nepřetržitou službu až do370 stupňůs krátkodobou-maximální tolerancí 400–500 stupňů. Toto je třída pro nejteplejší pozice: vstupní část, ohřívací zóna a zhášecí zóna, kde musí lano přežít opakované tepelné cyklování bez ztráty pevnosti nebo tvaru.
Meta-aramid (typ Nomex®)- hodnoceno pro nepřetržitou službu až do250 stupňů, s měkčím pocitem ruky. Je to ekonomická a vhodná volba pro žíhací sekci a pro mycí a manipulační linky skla-při okolní teplotě, kde je odolnost proti oděru důležitější než extrémní teplo.
Rychlá zóna-k-hodnocení mapy:
| Poloha pece | Typická role lana | Doporučený stupeň |
|---|---|---|
| Vstupní/topná část | Nejvyšší trvalé teplo | Para-aramid (370 stupňů) |
| Sekce kalení / chlazení | Rychlé výkyvy teplot | Para-aramid (370 stupňů) |
| Žíhací pec | Střední teplota, vysoký výkon | Meta-aramid (250 stupňů) |
| Mycí / manipulační linky | Okolní teplota, okrajový kontakt | Meta-aramid (250 stupňů) |
Proč ne sklolaminát? Odolává teplu, ale je křehký -, neustálým ohýbáním pohybujícího se válce praská a ztrácí tvar. Proč ne bavlna? Propálí se a vrhá vlákna na sklo. Aramid kombinuje tepelnou odolnost s pružným opletením, které si zachovává svůj průřez-, což je přesně to, na čem závisí kontakt válečků a pohyb skla.
Krok 2. Vyberte průměr z drážky válečku, ne ze zvyku
Nejčastější chybou specifikace je objednání stejného průměru "jako minule" bez měření. Průměr je dán drážkou na vašem válečku:
Příliš tenké lanoztrácí přilnavost - sklo se může unášet nebo vibrovat po dopravníku.
Příliš tlusté lanosedí hrdě na drážku a způsobuje problémy se sledováním, nerovnoměrnou podporu skla a rychlejší lokalizované opotřebení.
U pecí pro kalení skla vycházejí standardní průměry od6 mm až 15 mm(6 / 8 / 10 / 12 / 15 mm jsou obvyklé skladové velikosti), s vlastními průměry od 4 do 20 mm k dispozici. Spolehlivý způsob, jak specifikovat: změřte hloubku a šířku drážky na stávajícím válečku nebo zašlete vzorek lana, které vyměňujete, a potvrďte průměr oproti němu před objednáním výrobních délek.
Krok 3. Vyberte konstrukci copu a typ jádra
Pletené lano není jeden produkt - konstrukce mění chování lana na válci.
Počet pramenů.Aramidové válečkové lano je opleteno z8, 12 nebo 16 pramenů, v závislosti na průměru. Vyšší počet pramenů vytváří kulatější, pružnější profil, který se přizpůsobí povrchu válce bez plochých míst a bez zauzlování -, což je důležité u dlouhých dopravníkových systémů, kde stálý kontakt po celé řadě určuje sledování skla.
Typ jádra.Stojí za to znát dvě standardní konstrukce:
Pevné jádro- maximální mez pevnosti; použití tam, kde je lano nosné-a pevnost je prioritou.
Dutý cop- lepší odolnost proti kompresi; použití tam, kde lano musí absorbovat trvalý tlak válce a vrátit se do tvaru.
Barevné kódování.Pokud má vaše čára více než jeden stupeň nebo průměr (což většina z nich - viz krok 1), požádejte o odlišné barvy pro každý stupeň a velikost. Identifikace-na straně pece se stává okamžitou a riziko montáže 250° lana do 370° polohy klesne na nulu.
Krok 4. Zkontrolujte pevnost a otěr vlasce
Pevnost v přetržení na aramidovém válečkovém laně se pohybuje od zhruba900 až 6 000 lbfv závislosti na průměru a konstrukci. Toto číslo je zřídkakdy závazným omezením v provozu válečků pece - lano sklo nezvedá, ale nese ho. Co vlastně nosí lano, jenepřetržitý kontakt s horkými hranami skla, což je důvod, proč je třeba ověřit odolnost proti oděru spolu s tepelným hodnocením.
Pokud vidíte krátkou životnost lana, neskákejte na "silnější lano." Nejprve znovu-zkontrolujte základy: odpovídá stupeň skutečné teplotě zóny? Je správně uložen průměr v drážce? Je opotřebení koncentrované v jedné poloze (problém s vyrovnáním válečků) nebo rovnoměrné (normální stárnutí)?
Krok 5. Než se zavážete, ověřte tvrzení o kvalitě
Vysokoteplotní lano se prodává na základě reklamace a prostoje pece jsou drahé -, proto zařaďte testování dodavatele mezi kritéria výběru. Kompetentní dodavatel aramidových lan testuje a dokumentuje:
Zlomová sílana šarži (ASTM D6775)
Tepelná odolnosttestováním tepelného stárnutí materiálu
Jednotnost průměruna každé roli
Rozměrová stabilita- uchování průřezu-po tepelné expozici
Generování vláken- uvolňování částic v podmínkách pece
Materiálová shoda- REACH / RoHS
Vyžádejte si zprávu o zkoušce šarže s vaší cenovou nabídkou. Dodavatel, který je nedokáže vyrobit, je riziko, které na lince, která stojí tisíce dolarů za hodinu, když se zastaví, nepotřebujete.
5bodový kontrolní seznam před objednávkou
Pošlete těchto pět položek se svým dotazem a při prvním průchodu získáte přesné doporučení:
Průměr válečku a rozměry drážky(nebo vzorek vyměňovaného lana)
Zónové teplotypro každou polohu válce, kterou zakrýváte
Preference copu/jádra, pokud vaše linka již má standard
Metry na válec a počet válečků- k velikosti souvislých délek bez spojů
Požadavky na barevné kódovánípodle třídy/průměru
